产品介绍

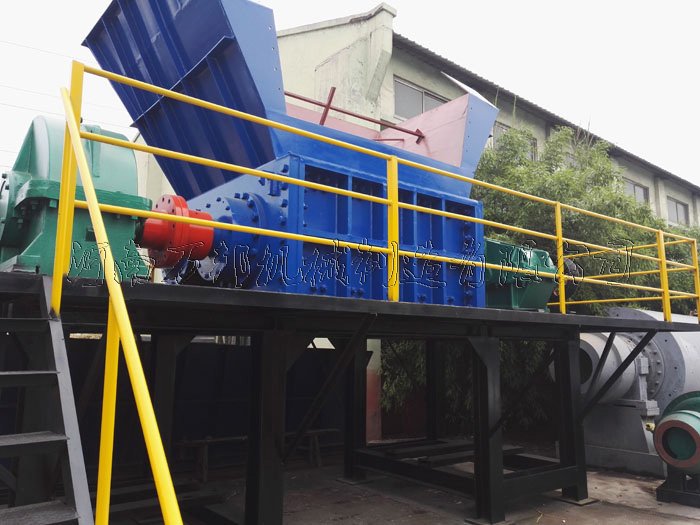

近几年来，随着金属包装材料的不断发展和工业废材的堆积使得大型进行废料的加工变的日益棘手，以金属粉碎机为首的粉碎系列产品已变的不能满足用户的实际需要，在此条件下如何有效地回收使用过后的废料已成了众多生产广家待解决的问题，对此河南万邦机械抓住机遇生产的金属撕碎机系列产品满足了市场的这一需要取得了客户的信赖，我公司金属撕碎机系列产品主要分为双轴金属撕碎机、四轴撕碎机和多轴撕碎机。该类设备主要用于各类废旧金属的粗碎加工作业尤其对于大型空体金属桶、罐类加工效果最为明显，在设备配套上可用于对汽车外壳、汽油桶、自行车、摩托车、电动车的粗破分解。
结构原理
金属撕碎机在设备生产设计中常用的有双轴金属撕碎机和四轴金属撕碎机，该机在工作过程中通过与电动机相连的减速机将动力稳定的传入主轴，在主轴的牵引下通过固定于主轴上的撕碎机刀片将进入金属撕碎机机腔内的废旧金属进行卡紧，在刀片卡位的不断下压过程中物料被卷入两轴缝隙，通过双轴的撕扯作用使物料达到破碎效果，经过破碎后的物料通常呈现条状或片状由设备底部滤出经过传送带传送进入料对供其它设备集中处理或直接收集。 河南万邦机械金属撕碎机组成：1、金属撕碎机专用动定刀片

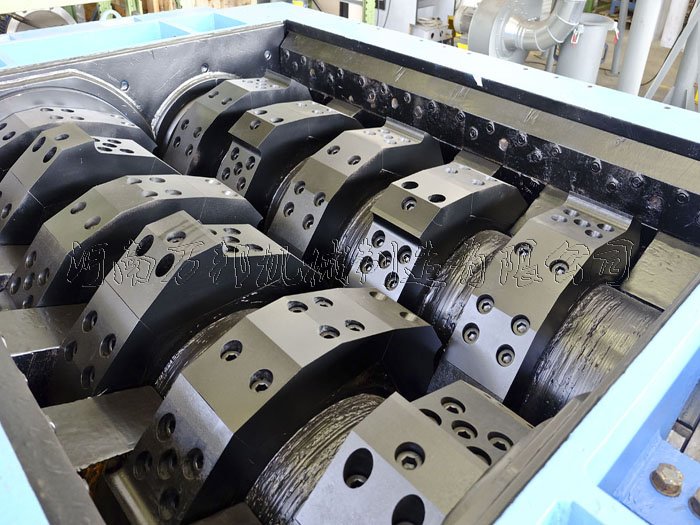

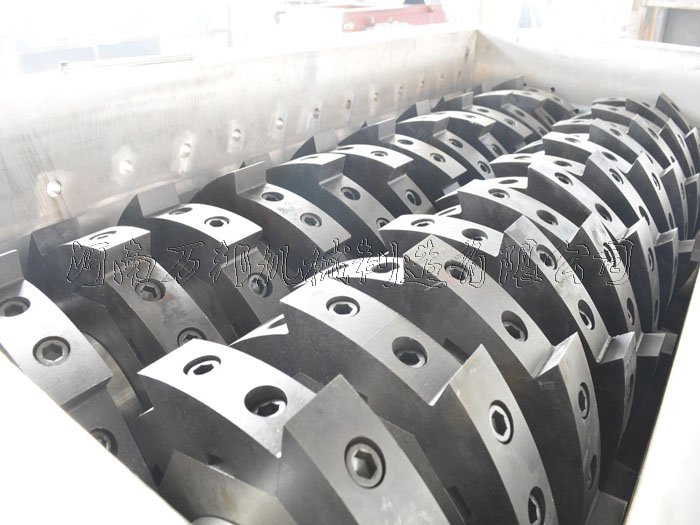

撕碎机刀片分为定刀和动刀，定刀通过内部六边形卡位孔固定于撕碎机主轴上对物料进行破碎加工。
2、金属撕碎机主轴
正六边形界面轴，通过轴承和联轴器与减速机链接。
3、金属撕碎机机箱
主要为轴承的安装及主轴的固定提供支撑，同时为四轴或双轴的联动破碎提供较为封闭的空间。
4、金属撕碎机轴承
通过内部承压圆柱减少主轴转动过程中的摩擦力，从而减少扭矩损耗。
5、减速机
通过减速机调整电机输出转速，同时减少主轴冲击带来的电机损坏，增大主轴扭矩。
5、支撑架、主机体、电机、料斗、配电柜、电磁换向阀、等控制和其它附件。
工作视频
技术参数
|
型号
|
功率(kw) |
转速(r/min) |
产量(t) |
刀盘数
|
刀盘直径(mm) |
减速机
|
长宽高(m) |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依据刀盘厚度Y=L/T Y 刀盘数量 L 型号 T刀盘厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
