产品介绍

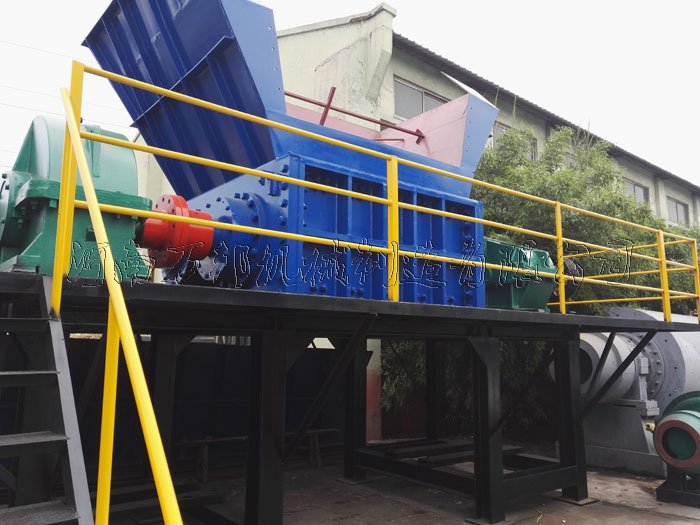

木材撕碎机是河南万邦机械为应对市场中客户对大型木材进行深加工而开发的一种木材粗碎设备，该机是解决现有木材粉碎机对疑难物料破碎过程中的不足而生产的一种适应性较好的设备，河南万邦机械木材撕碎机在设备品种上分为单轴木材撕碎机（等同于塑料撕碎机）和双轴木材撕碎机，该机在应用中不但可对大型木材进行破碎加工在经过更换刀片后也可用于对塑料包装桶、橡胶轮胎、筐料、大卷薄膜、大捆农膜地膜大棚膜、大捆打包塑料薄膜、大捆打包吨包袋编织袋、卷膜、纸张、纤维、等。物料进行破碎加工，并且该机具有产量大、低能耗、低噪音、低粉尘的特点。
设备特点
1：厚重动刀，破碎效率高，刀具均以木材加工破碎特点针对定制，材料采用高硬度合金加工而成。2：框架板材厚，可抗高扭矩，非常坚固。
3：采用微电脑(PLC)自动控制，设启动、停止、反转及超载自动反转控制功能。
4：设备具有低转速、大转矩、低噪音、粉尘可达到环保标准的特点。
5：易于调整、维护费用低、经济耐用。
6：刀具的厚度和刀爪数量可根据不同物料更换。
7：破碎比大，相对木材粉碎机在大块物料破碎加工方面优势更加突出。
8：一机多用，可选择多种刀具配置以便适用于对金属材料进行加工破碎。
应用视频
结构原理

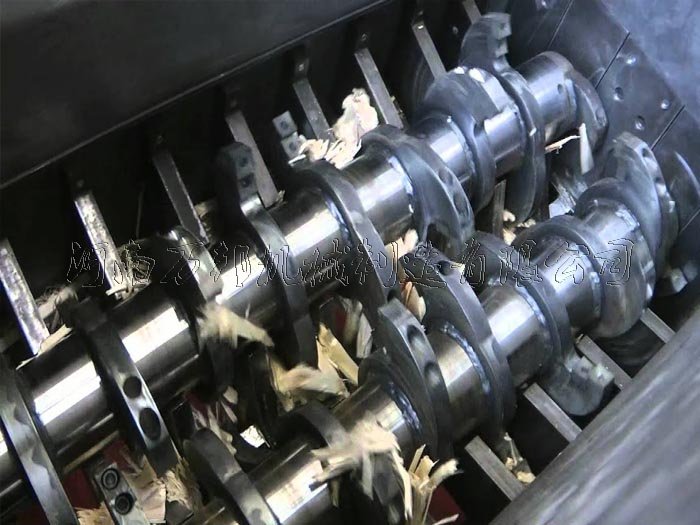

木材撕碎机在设备运行原理上是以低转速大扭矩的作用下通过安装于木材撕碎机主轴上的刀片将木材进行粗碎加工的，该机根据撕碎木料的不同根据客户实际投资资金状况开发有：单轴木材撕碎机(原木或树根等大块木料)，双轴木材撕碎机（该机可适用于批量散碎木料）。
木材撕碎机在结构组成上主要由以下部分组成：
1．木材撕碎机主体
设备主要机体采用优质钢板焊接消除应力处理/整体机加工，确保设备在长时间重负荷中稳定性。

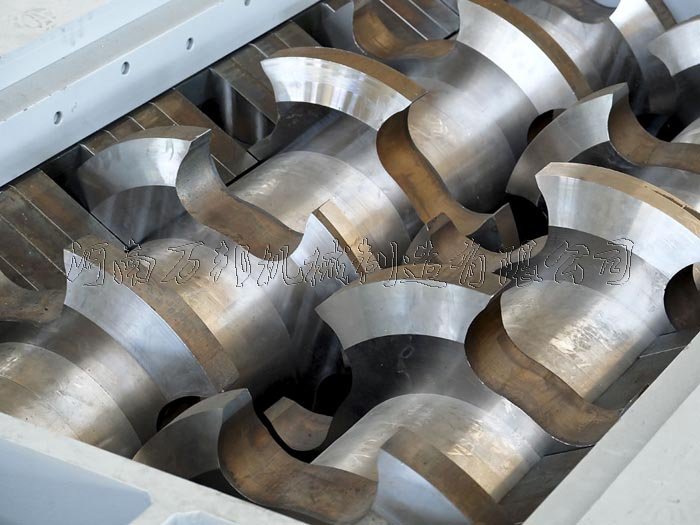

2．动刀/定刀
动刀材料采用专用特殊合金工具钢锻打毛坯，精密机加工、多次热处理和低温冷冻热处理技术而成，整体韧性硬度一致能重复修复使用，确保在切削性能和使用寿命。定刀采用专利挂钩式安装，优化刀具更换功能，使刀具维护更换更加高效。
3．轴承/密封
轴承座采用专利的拼合便拆式，能快速拆下动刀、定刀、轴承等部件，易于维护和更换刀具，特有的密封结构有效阻隔破碎物和油脂的接触，处理液态物料也能保护轴承和齿轮等。
4．刀轴
采用高强度重载专用钢材加工精制，更合理地配合刀具为切削提供有力的动力。
5.减速机
双轴撕碎机减速机作为设备重要载荷转换输出的装置，在撕碎机整体中的地位不可忽视，好的减速机的额定载荷下输出扭矩较高，动力损失下。
6.电动机及电路控制机构
河南万邦机械撕碎机电动机采用三相纯铜电机可有效的延长设备过载时间从而保障电机不被烧坏，其次在电路控制机构上双轴撕碎机采用西门子plc可编程控制器进行设备精准控制，如需加工特殊物料该控制系统还看兼容伺服电机驱动器对电机转速及步距做出精确调节。
技术参数
|
型号
|
功率(kw) |
转速(r/min) |
产量(t) |
刀盘数
|
刀盘直径(mm) |
减速机
|
长宽高(m) |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依据刀盘厚度Y=L/T Y 刀盘数量 L 型号 T刀盘厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
