单轴撕碎机

应用领域:单轴撕碎机可作为注塑机厂家的机边破碎机或废旧物料回收配套设备的前道破碎设备进行使用,也可对段装原木进行加工破碎,该设备具有低转速高扭矩的特点,极易适合对较难破碎的胶块或其它难破碎的物料进行破碎加工。

适用物料:塑料注塑机头料、塑料管材、塑料板、塑料框、塑料薄膜、原木、废旧家具等

产品概述:单轴撕碎机是我公司生产的一种旋切式粉碎设备,该机用于对机头料、生活垃圾、纺织物、木材等低硬度高韧性物料进行破碎,在运行原理上该机通过主轴扭矩带动固定刀片对物料进行刮切在液压推料辅助装置作用下达到高效破碎的目的。

24小时免费咨询热线15617985511
免费获取报价
单轴撕碎机
产品介绍
  单轴撕碎机又叫做塑料撕碎机,该机是河南万邦机械为应对塑料粉碎机对高硬度难破碎物料加工困难的窘境开发的高性能破碎设备,单轴撕碎机主要用于对各种塑料注塑机头料、塑料管材、塑料板、塑料框、塑料薄膜、原木、废旧家具等物料进行破碎加工,在设备工作过程中物料通过压料板靠近动刀,在刀棍上镶嵌的合金刀片对物料进行反复切割从而将大块物料进行破碎,经过切割后的物料再通过定刀与动刀的相互剪切从而达到破碎要求,经过破碎后的物料再通过设备底部筛网进行过滤,从而完成整个单轴撕碎机破碎加工过程,在设备选型上河南万邦机械提供多种定制方案为不同用途的客户提供不同辊径及牙数的刀辊。
单轴撕碎机单轴破碎机
技术特点
单轴撕碎机作为低转速高扭矩的物料加工破碎设备,在废旧塑料、木材的加工中有着突出的优点,河南万邦机械单轴撕碎机以节能、高效、便捷的优势为您介绍万邦单轴撕碎机的特点:
1.适合于缠绕性强的物料撕碎,允许物料中有少量的轻薄金属物件。
2.刀具使用和维护成本较低
3.液压驱动主轴稳定性高。
4.刀具使用寿命长,更换简单
5.物料大小可根据筛网孔径的大小进行调节
6.主轴转速低,工作平稳噪音小
7.自动反向传感器保护机器免遭过载卡死
8.液压进料装置安全、平稳入料速度可调,适应多重物料破碎加工
9.液控装置,增加主轴运转平稳性减少刀具冲击对电机的损坏,并具有主轴调速功能。
机构原理
河南万邦机械单轴撕碎机运行原理:单轴撕碎机及采用单条转子对物料进行加工破碎的设备,其运转原理以电机驱动方式带动减速机进行回转,经减速机二次变速后的动力通过联轴器输入主轴内带动主轴进行回转,在物料通过入料口进入机腔后,在前置压料装置的带动下推动物料向主轴端运动,在物料靠近主轴后在主轴和液压进料器的共同作用下将物料卡死,该区间通过调节流量阀对进料破碎速度进行控制,当主推进板到达限位感应开关安全位置时,通过液压阀的换向推料板退回初始位置将下个物料进行循环破碎。为了解决多少客户反应的设备压料板反料及速度慢的问题河南万邦机械生产的单轴撕碎机已对设备做出改进,将前置压料板改用弧形设计由循环推料系统代替往复推料系统已从根本上解决了客户的问题。
单轴撕碎机结构单轴撕碎机结构
河南万邦机械单轴撕碎机在设备的组成上可分为以下部分:
1、主机腔
主要为单轴撕碎机提供封闭加工环境,限制物料破碎走向,为主轴的承重及轴盒的安装提供基础。

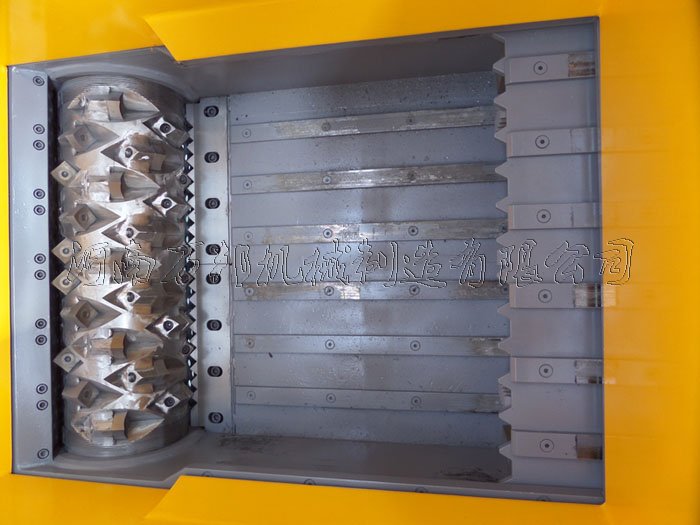

2、主轴刀棍
通过主轴刀棍上由螺栓固定的刀片对物料进行剪切、撕扯破碎
3、轴盒轴承
减少主轴刀棍摩擦阻力,为设备的高速运转提供基础。

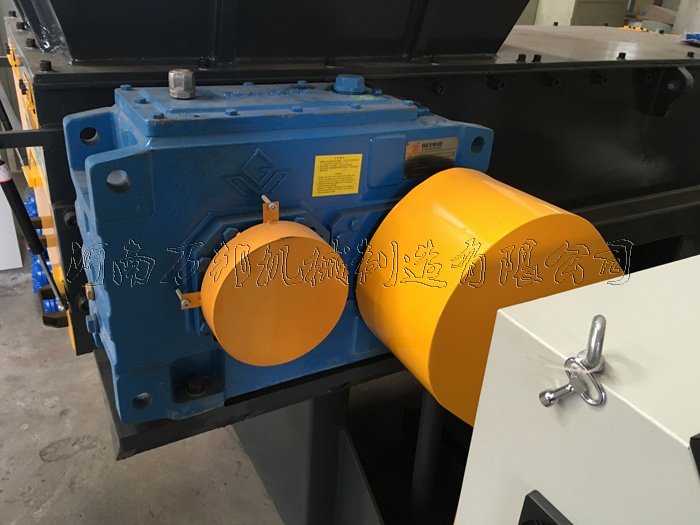

4、减速机
对电机速度进行减速增大设备运转扭矩,改善设备遇到金属物料时的抗冲击性能。
5、推料系统
该系统由液压泵、换向阀、油缸等组成,主要为破碎物料提供相对固定的压力。
6、控制柜
改系统主要为单轴撕碎机提供电力控制,通过对换向阀、安全控制开关的换向、调速、闭合实现设备的自动保护和供料系统的正常使用
技术参数

型号

WB400DQ

WB600DQ

WB800DQ

WB1000DQ

WB1200DQ

电机功率

7.5KW

11KW/30KW

22KW/37KW

45KW/75KW

75KW/110KW

进料尺寸

420 x 300

600 x 400

800 x 450

1000 x 600

1200 x 700

动刀尺寸

20

30.2

30.2

30.2

30.2

动刀齿数

4

4

4

4

4

动刀数量

16

45

60

75

90

刀轴转速

90

90

90

90

90

刀盘直径

180

370

370

450

450

机器重量

370KG

730KG/3T

1980KG/4T

3T/5T

8T/16T

破碎产量

0.3立方

0.8立方

1.5立方

4立方

6立方

破碎产量KG

100-200KG/H

200-600KG/H

600-1000KG/H

1-2.5吨/H


2.5-4吨/H
