设备介绍

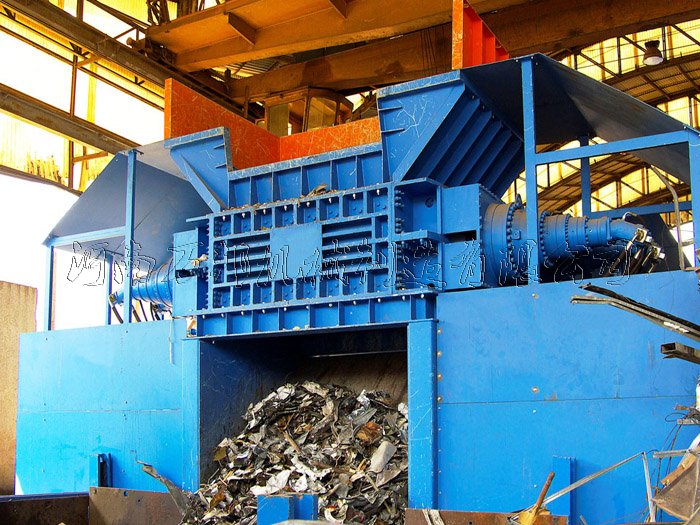

彩钢瓦撕碎机为金属撕碎机系列产品的一种,该机主要可用来回收各种彩色涂层钢板瓦，废旧薄铁皮、汽车轮胎等废旧金属及橡胶制品，该机名称的出现是在现代化厂房建设过程中对废旧钢瓦的更换而衍生的一种针对该种材料进行专业破碎回收的设备，该机的出现在一定条件下解决了金属粉碎机投资成本大生产效率低的缺点，该机可作为大型钢构的粗碎设备进行使用，经过粗碎后的颗粒可经金属粉碎机生产线后对其揉粒及脱漆，以便减少物料运输成本和满足转炉炼钢对炉料品质的要求。河南万邦机械彩钢瓦撕碎机系列产品除了对彩钢瓦进行破碎外还可对：木材、木材边角料、木托盘、实木、废旧建筑模板、洗衣机桶、冰箱外壳、中型管材、管件、木托板、轮胎、包装桶等材料进行破碎。
1 、本品对于一轴粉碎机难粉的大块料、筐料 、管材、板材、木材、轮胎、废旧金属桶、大卷薄膜都可破碎;
2 、特厚板材精密加工的组合结构外框大角度六角柱的强力旋转轴大口径坚固投入料斗因此可以放心投入大型原料;
3 、在厚度、形状、排列顺序等方面设计加工独特的回转刀，剪切力强、刀刃锋利，能够高效率破碎；
4 、低速运转，噪音低，粉尘少;
5 、刀具由特殊合金钢制作，坚固耐用。
生产视频
机构原理
河南万邦机械彩钢瓦撕碎机在结构原理上依据被粉碎物料的大小程度选择合适的刀盘直径，通过相互选择的两轴和四轴间夹角的不断收缩实现对废旧彩钢瓦的挤压、卡紧和撕碎。由于主轴是在低转速高扭矩状态下工作所以物料在进入机腔后会很容易进入卡位，实现废旧彩钢瓦的破碎。1．彩钢瓦撕碎机主体 设备主要机体采用优质钢板焊接消除应力处理/整体机加工，确保设备在长时间重负荷中稳定性。
2．动刀/定刀 动刀材料采用专用特殊合金工具钢锻打毛坯，精密机加工、多次热处理和低温冷冻热处理技术而成，整体韧性硬度一致能重复修复使用，确保在切削性能和使用寿命。定刀采用专利挂钩式安装，优化刀具更换功能，使刀具维护更换更加高效。
3．轴承/密封 轴承座采用专利的拼合便拆式，能快速拆下动刀、定刀、轴承等部件，易于维护和更换刀具，特有的密封结构有效阻隔破碎物和油脂的接触，处理液态物料也能保护轴承和齿轮等。
4．刀轴 采用高强度重载专用钢材加工精制，更合理地配合刀具为切削提供有力的动力。
5.减速机 双轴撕碎机减速机作为设备重要载荷转换输出的装置，在撕碎机整体中的地位不可忽视，好的减速机的额定载荷下输出扭矩较高，动力损失下。
6.电动机及电路控制机构 河南万邦机械撕碎机电动机采用三相纯铜电机可有效的延长设备过载时间从而保障电机不被烧坏，其次在电路控制机构上双轴撕碎机采用西门子plc可编程控制器进行设备精准控制，如需加工特殊物料该控制系统还看兼容伺服电机驱动器对电机转速及步距做出精确调节。
技术参数
|
型号
|
功率(kw) |
转速(r/min) |
产量(t) |
刀盘数
|
刀盘直径(mm) |
减速机
|
长宽高(m) |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依据刀盘厚度Y=L/T Y 刀盘数量 L 型号 T刀盘厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
